Универсална шлайфмашина BERNARDO URS 1500N

Универсалната шлайфмашина BERNARDO URS 1500N е предназначена за външни шмиргел операции до 320 mm. Част от окомплектовката е устройството за вътрешен шлайф, което увеличава обхвата на приложенията. Машината намира приложение при производство на машинни маси, отливки и инструменти, а така също и за серийно производство. Масата може да се накланя за конично шмиргелене, а скалата позволява настройка в желаната позиция. Валът е монтиран от двете страни и има регулеруми плъзгащи лагери състоящи се от три сегмента. А тънък маслен слой е нанесен хидродинамично върху основния вал с цел избягване на контакт между вала и лагерите.

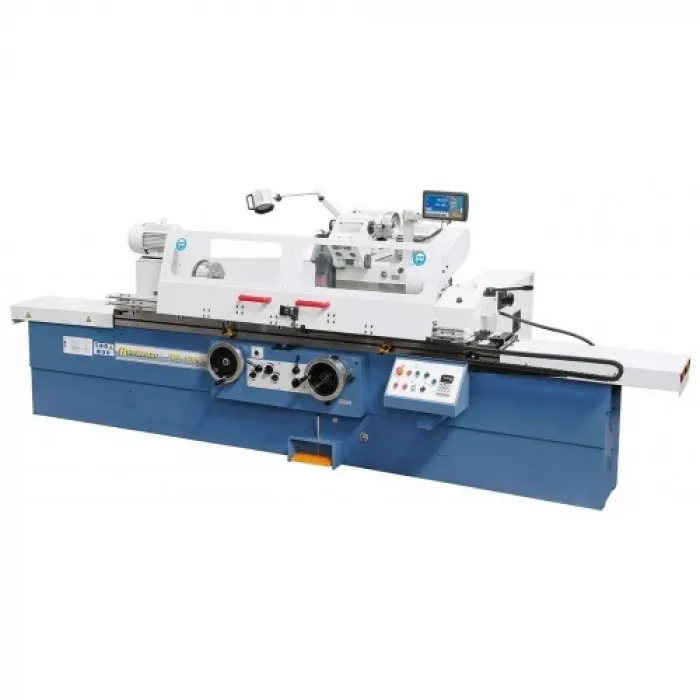

При шлайфмашината BERNARDO URS 1500N има надлъжно водене на масата  и напречно водене на предното седло. Стабилната конструкция я прави устойчива на температурни промени и деформации. Машината се отличава с безстепенно подаване със селективно програмируем стоп в края на всяко движение и прецизно регулируема глава на вала. Освен това тук имаме налице прецизно полирани и ръчно обработени водачи на х- и у- оси, хидравлично или ръчно нулиране на предното седло, като надлъжното движение на масата може да бъде ръчно чрез ръкохватка или автоматично чрез хидравлично подаване. Снимката е примерна.

МЕЖДУЦЕНТРОВО РАЗСТОЯНИЕ - 1500 mm

ПРЕДНО СЕДЛО
Скорост на вала, безстепенна - 25-220 rpm
Конус на вала - MК 4
Наклон на вала - +90º
ШМИРГЕЛ СЕДЛО

Абразивен диск - 400х50х203 mm
Скорост на вала - 1670 rpm
Обороти на шмиргеловащия вал - 10000 rpm
Обхват на наклона на шмиргел седлото - +/- 30º
Ход на шмиргел главата - 180 mm
Мерителна скала - 0,0025 mm

ЗАДНО СЕДЛО
Конус на конусната втулка на задното седло - MК 4
Ход на конусната втулка - 30 mm

ДВИГАТЕЛ
Шмиргел вала - 5.5 kW
Работен вал - 1.5 kW
Вал на вътрешния шлайф - 1,1 kW

Мощност, W    5500
Скорост на подаване, mm/min    50
Конус на вала    MK 4
Макс. тегло на детайла, kg    150
Ъгъл на завъртане на масата    + 3º до - 6º
Височина на центъра, mm    180
Външен диаметър на шлифоване, mm    8-320
Вътрешен диаметър на шлайфане без люнет, mm    30-100
Вътрешен диаметър на шлайфане с люнет, mm    35-100
Максимална дълбочина на вътрешно шлайфане, mm    125
Надлъжен ход на масата, mm    1500
Подаване на масата    0,1-4 m/min
Ръчно изместване на масата, mm    6
Размери Д/Ш/В, cm    190х470x150
Окомплектовка    цифрово отчитане по 2 оси, абразивен диск, фланец на абразивния диск, 3-челюстен патронник 200 mm, честотен инвертор, подвижен люнет, неподвижен люнет, устройство за вътрешен шлайф, LED осветление на машината, алансиращ стенд, балансиращ дорник, 2 центъра на задно седло, охлаждащо устройство, предпазител, изравнител за абразивния диск, носач на работния детайл, инструменти
Тегло, kg    4300
