Лентов трион за метал CORMAK S-200R/ 2.1 kW

Лентов трион за метал CORMAK S-200R/ 2.1 kW

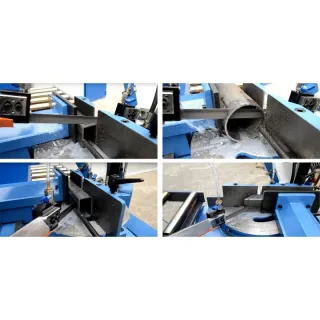

Лентовият трион за метал се характеризира с добра точност на рязане. Това се дължи на мощен чугунен грамофон, синхронизиран с въртящото се рамо. Лентовият трион работи добре в големи промишлени предприятия за рязане 16h / 24h. Рязане под ъгъл от -45º наляво до 60º вдясно.

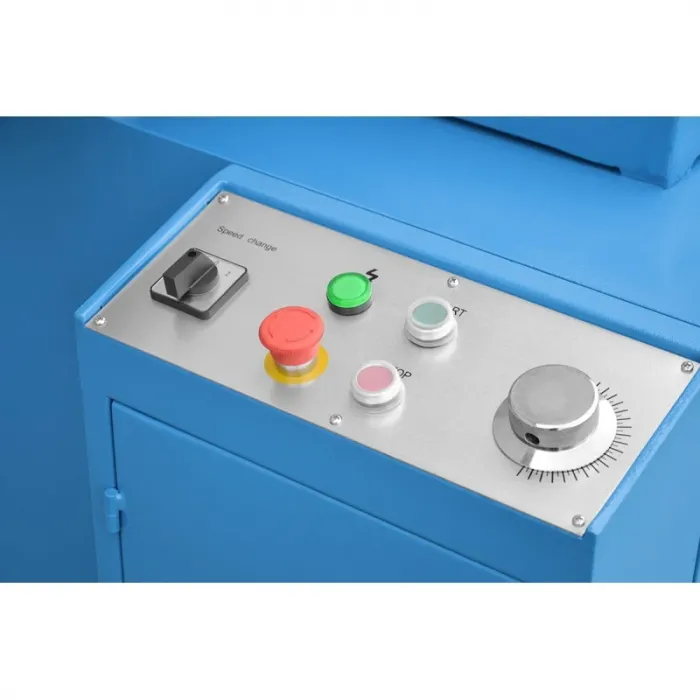

Лентовият трион за метал CORMAK S-200 R MANUAL с CE позволява рязане в равнина, перпендикулярна на оста на режения материал или под произволен ъгъл в диапазона от -45 до +60 градуса. Отрязаният елемент може да се подава ръчно или чрез всяко устройство за подаване. Захранването по време на рязане се извършва гравитачно на принципа на масления поток в двукамерен хидравличен цилиндър. Подходящата скорост на падане на рамото се постига благодарение на клапана, регулиращ потока на маслото между камерите. Операторът стартира машината чрез натискане на бутона за стартиране и задава скоростта на рязане. Когато рязането приключи, машината спира автоматично и операторът ръчно повдига ръката в изходна позиция. Материалът се подава ръчно. Този модел е приложим в единично и серийно производство и поради силната си структура, позволява рязане на широка гама от материали, включително неръждаема стомана, инструментална стомана, твърди материали и профили.

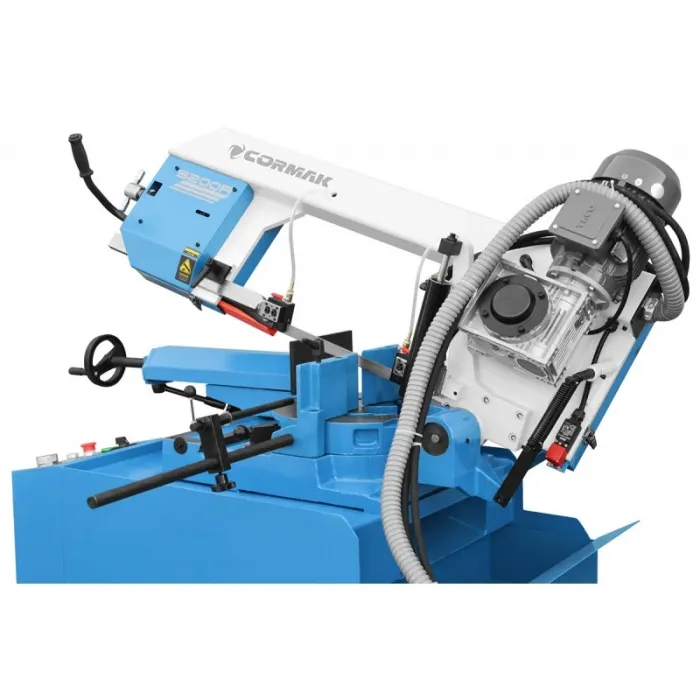

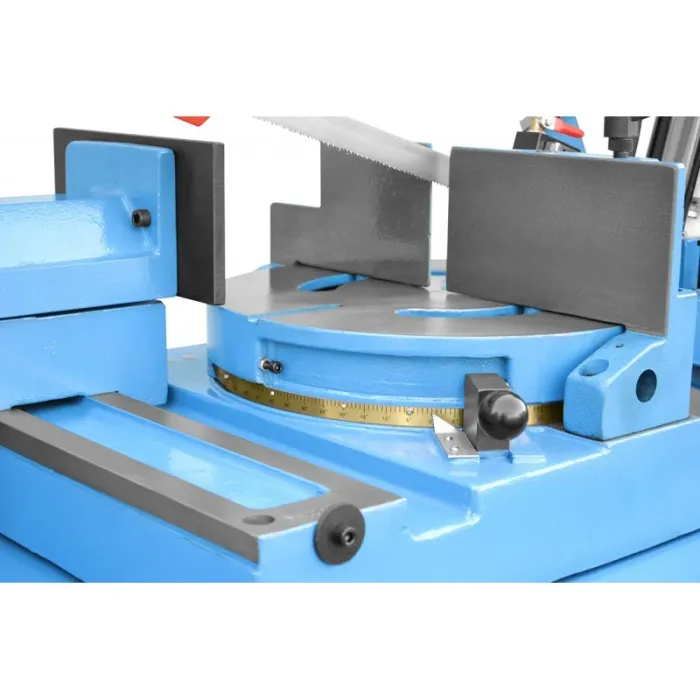

Устройството позволява ъглово рязане на материала чрез завъртане на рамото наляво и надясно. Рамото на резачката е изработено от еднороден чугун с режеща лента с ширина 27 мм, използвана в този нож. позволява пълно изпълнение на многосерийни разфасовки както на профили, така и на цели материали. Менгемето е поставено в регулируемо легло и е оборудвано с бърза скоба. Водачите на острието са снабдени с твърди метални пластини - синтеровани карбиди и система от търкалящи лагери. Рамото е оборудвано с автоматичен сензор за напрежение на острието, наклонено е с 25 градуса, което увеличава живота на острието. В долната част на рамото е прикрепена почистваща четка за перфектно почистване и функция на острието. Задвижването на машината се предава чрез червячна предавка, пълна с редукторно масло.

Машината е с трифазен двигател с двойна намотка и две скорости на рязане. Термична защита на двигателя. Машината има две скорости на режещи ремъци от 35 и 70 m/min. Конструкция: рамо, менгеме и въртяща маса са чугунени. Затворена охладителна система. Машината е оборудвана с броня с линийка за настройка на дължината на отрязания материал. Основата на машината е твърд кубоид, изработен от стоманени листове, вътре в който има резервоар за охлаждаща течност с помпа за охлаждаща течност. Безопасността по време на процеса на рязане се осигурява от електрическата инсталация, която отговаря на всички изисквания на CE. Машината има краен прекъсвач, който спира машината след приключване на процеса на рязане, авариен ключ, серия от микропревключватели, които изключват машината, когато например отворим капака на ремъчната трансмисия или капака на режещата лента.

Тип    Гравитационен
Повдигане и спускане на ръце    Гравитация с плавно регулиране на падането на ръката
Скорост  36/70 м/мин
Режете под ъгъл    Наляво 45° до 60° надясно
Минимален диаметър на рязане    Ø 5 мм
Минимална дължина на материала 30 мм
Височина на основата на височината    890 мм
Режещ колан    27x0.9x2910 мм
Обща мощност    2,1 kW
Размери (дxшxв)    1600 x 800 x 1400 мм
Тегло 500 кг

Mакс. обхват на рязане [мм]
Ъгъл
0 º    ø250    320 x 240    240 x 240
45º L    ø200    220 x 120    190 x 190
45º P    ø220    235 x 120    210 x 210
60º P    ø 110    155 x 110    100 x 100
