Лентов трион за метал CORMAK MMBS 270 FH/ 1.5 kW

Лентов трион за метал CORMAK MMBS 270 FH/ 1.5 kW

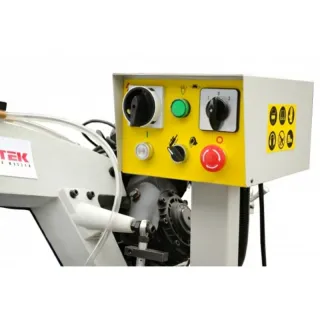

Машината за рязане може да се подава ръчно или с всяко механично устройство, докато подаването на инструмента е автоматично. Подходящата скорост на рязане (скорост на лентата) се получава чрез смяна на контролния панел. Твърдото рамо е изработено от профилиран чугун. До рамото има контролен панел. Задвижването от електродвигателя към колелото, задвижващо режещата лента, се предава от мотор с червячна предавка.

Режещата лента е опъната на две чугунени колела с помощта на ръчен обтегач и се направлява в регулируеми търкалящи и плъзгащи се твърдосплавни водачи. Цялото предаване на ремъка е покрито с отворен капак, шарнирно закрепен към корпуса. Основата е изградена като твърдо тяло, заварено от стоманени листове. Вътре има отделен резервоар за охлаждаща течност с електропомпа. Конструкцията на горната част на основата осигурява леген за източване на охлаждащата течност и улавяне на стружки, получени по време на рязането на материала. Към основата на чугунената конструкция е прикрепена работна маса с въртящо се рамо. Контролният панел е монтиран на отделно рамо.

В процеса на рязане основното движение на рязане е преместването на режещата лента. Скоростта на падане на рамото (скорост на рязане) се регулира от задвижващ механизъм. Скоростта на подаване се регулира от контролния панел на режещата машина. Можем да избираме между две скорости на режещата лента: 37 и 75 m/min. В долната позиция на рамото (след рязане на материала) задвижването на лентата на триона се изключва автоматично.

Размер на лентата за рязане [мм]    2450 x 27 x 0,9
Опън на колана    механичен (ръчен)
Скорости на лентата [m/min]    36, 72
Регулиране на падането на рамото    безстепенен - ​​хидравличен цилиндър
Височина на основата на менгемето [мм]    900
Напрежение 3 фаза 400V
Обща мощност [kW]    1,5
Мощност на двигателя на охладителната помпа [kW]    0,025
Тегло [kg]    227

Ъгъл            тръба    profil          квадрат
0°                   220    260 x 140    225 x 225
45° вдясно    160    160 x 140    160 x 160
60° вдясно    100    120 x 110    100 x 100
